   Отопление загородного дома

   Жилой дом должен иметь систему отопления – это аксиома. Если отопительной системы нет, то это означает не только определенное неудобство проживания (к примеру, если дом используется сезонно – только в теплое время года, то о неудобствах проживания говорить не приходится), но и уменьшение безремонтного срока эксплуатации самого дома: сырость и перепады температуры разрушают стены, кровлю и фундамент. Так что загородный дом желательно снабдить системой теплоснабжения даже в том случае, если вы не планируете проживание в нем в холодные периоды – в таких случаях рекомендуется периодически приезжать и протапливать дом.

   Система теплоснабжения включает в себя:

   Системы теплоснабжения разделяют по радиусу действия:

лоты и нагревательным прибором);

   Чаще всего применяется совмещенная прокладка теплопроводов, то есть они прокладываются в проходных каналах вместе с остальными коммуникационными соединениями (водопровод, электрокабели, газопровод). В таких каналах высотой 1,8–2 м обязательно предусматривается вентиляция, а люки выхода устанавливаются по трассе канала через каждые 300 м на глубине 0,5–1 м. Все люки снабжаются откидной лестницей.

   Трубопроводы тепловых сетей выполняются из стальных труб диаметром 0,025–0,4 м, устанавливаемых с уклоном 0,002. Вверху размещаются воздухоспусковые устройства, а внизу – дренажные спуски. Запорная арматура располагается на каждом из ответвлений трубопроводов в точках присоединения к магистрали и отдельному зданию.

   Внешняя часть теплотрассы (если она требуется – в случае подключения к централизованному источнику) выполняется специалистами, а вот внутренняя требует пристального внимания домовладельца, так как внутри дома система отопления состоит из котла, трубопроводов и радиаторов и от выбора этих элементов зависит не т олько качество и стоимость сооружения системы теплоснабжения, но и долговременность ее работы, а также – что очень важно – стоимость эксплуатации.

   Планируя систему отопления, следует задуматься, какова она будет: с естественной или принудительной циркуляцией теплоносителя.

   В системах с принудительной циркуляцией теплоносителя (это может быть как вода, так и антифриз) теплоноситель движется по трубам и отопительным радиаторам под действием циркуляционного насоса. Системы с естественной циркуляцией еще называют гравитационными, так как теплоноситель при подобной схеме осуществляет движение под действием силы тяжести, за счет разницы плотности теплоносителя в подающей и обратной линиях, так как в подающей линии теплоноситель горячий, а в обратную поступает уже остывшим, холодным. Но при этом отопительные приборы должны располагаться выше котла хотя бы на 0,5 м, то есть при использовании гравитационной системы отопления практически невозможно или очень сложно обеспечить отопление того этажа, где расположен котел. Поэтому котел приходится располагать в подвале или гараже (если первым уровнем дома является гараж), при этом данные помещения будут неотапливаемыми.

   Система с естественной циркуляцией теплоносителя имеет существенный плюс: она не является электрозависимой и работает исключительно за счет наличия разницы температур (соответственно – плотности) в подающей и обратной линиях. Но конструктивные особенности этой системы таковы, что она подходит только для небольших зданий (максимальная общая отапливаемая площадь – 150 м^2 ) при наличии не более двух отапливаемых уровней. Если ваш загородный дом больше, то о системе с естественной циркуляцией можно не думать – она не будет работать.

   Но даже если площадь дома невелика и позволяет установить систему с естественной циркуляцией теплоносит еля, следует знать, что для нее необходимы трубы с большим сечением (минимально диаметром 50 мм) – они позволяют теплоносителю свободно циркулировать, но являются довольно дорогими. Чем меньше диаметр трубы, тем выше гидравлическое сопротивление системы (Рис. 3.1), а с повышением гидравлического сопротивления понижается скорость протока теплоносителя и увеличивается скорость остывания теплоносителя в отопительной системе (возрастает разница температур между теплоносителем в системе и котле). Иначе говоря, при меньшем диаметре трубы теплоноситель нуждается в более интенсивном подогреве, и, как следствие, котел расходует больше топлива.

Водоснабжение, канализация и отопление загородного дома

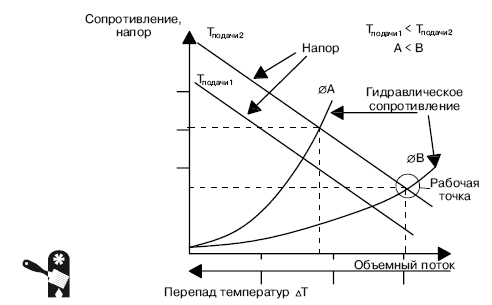

   Рис. 3.1. Зависимость напора от разницы температур в отопительной системе с естественной циркуляцией теплоносителя (мощность котла и температура подачи теплоносителя фиксированы)

   Обратите внимание на рабочую точку при различных диаметрах труб (см. Рис. 3.1). Рабочая точка – это такой режим работы отопительного котла, при котором напор, обусловленный наличием разницы температур теплоноситеравлическое сопротивление и чем больше диаметр труб), тем быстрее котел выходит на рабочий режим. До этого происходит перерасход топлива (за счет необходимости интенсивного прогрева всего теплоносителя в отопительной системе), и чем дольше отопительная система работает в «предварительном» режиме, тем более снижается срок службы отопительного котла. Так что использование при естественной циркуляции теплоносителя труб малого диаметра – это экономия на монтаже системы, но потеря денег в процессе эксплуатации за счет снижения срока службы котла и постоянного перерасхода топлива. А использование труб большого диаметра приводит к удорожанию всей отопительной системы почти в два раза.

   Кроме того , при разводке отопительной схемы с естественной циркуляцией теплоносителя требуется со всей точностью соблюдать углы уклонов (то, что не слишком любят делать наши специалисты, и то, что требует наличия дорогостоящих материалов и оборудования).

   Одним из главных минусов системы с естественной циркуляцией теплоносителя является использование открытого расширительного бака (такой бак необходим, чтобы компенсировать тепловое расширение теплоносителя) (Рис. 3.2). Результатом являются насыщение теплоносителя кислородом и, как следствие, повышенная опасность коррозии для отопительных труб и радиаторов. Кроме того, с открытым расширительным баком в качестве теплоносителя не рекомендуется использовать антифризы, так как большинство из теплоносителей такого типа ядовито.

   Еще один минус – открытый расширительный бак устанавливается в самой высокой точке отопительной системы (обычно его устанавливают на чердаке), а это означает определенное обустройство помещения для размещения бака плюс усиление перекрытий, то есть дополнительные расходы при монтаже.

   Из расширительного бака открытого типа вода может выплескиваться на пол. Для того чтобы этого не происходило, можно установить бак, в котором предусмотрен слив излишков воды, но дополнительную емкость, в которую сливается лишняя вода, нужно регулярно проверять, чтобы она не переполнялась (обычно для этой цели ставят ведро, которое периодически опорожняется).

Водоснабжение, канализация и отопление загородного дома

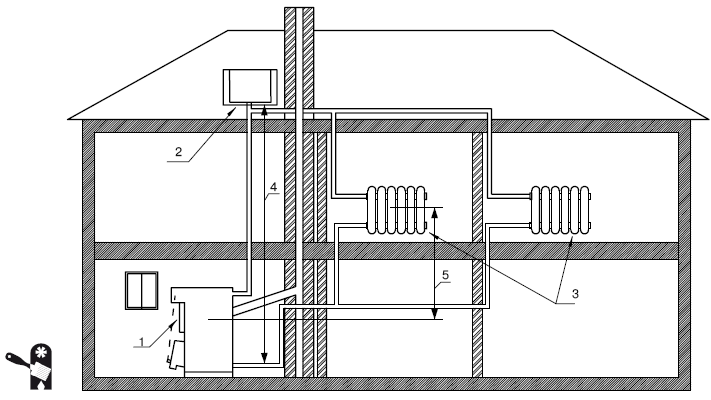

   Рис. 3.2.

   Гравитационная отопительная система с расширительным баком открытого типа:1 – отопительный котел; 2 – расширительный бак; 3 – отопительные приборы; 4 – высота расположения расширительного бака относительно котла; 5 – высота расположения отопительных приборов относительно котла

   В системе с естественной циркуляцией теплоносителя может быть использован и закрытый расширительный бак (мембранный), но т акое устройство требует дополнительного оборудования (например, необходимы предохранительный клапан, манометр, системы воздухоотвода и т. д.), поэтому для гравитационной системы мембранный бак используется редко.

   Мембранный расширительный бак обычно имеет круглую или овальную форму, внутреннее пространство разделено герметичной гибкой мембраной. В одной части бачка находится жидкость (теплоноситель), в другой – воздух. Когда жидкость увеличивается в объеме, мембрана растягивается таким образом, что из воздушной части вытесняется часть воздуха, а жидкость занимает больший объем. Когда объем жидкости уменьшается, мембрана восстанавливает первоначальное положение.

   В настоящее время системы с естественной циркуляцией теплоносителя используются в основном для небольших построек, предназначенных для нерегулярного проживания/посещения, к примеру, подобная система хороша для дачного дома. Если схема разводки простая, то такая система приобретает допо лнительный бонус – для ее реализации (монтажа) не требуется специалист высокой квалификации, соответственно, устройство отопительной системы обходится дешевле, что очень существенно для небольших и недорогих построек.

   К минусам системы с принудительной циркуляцией теплоносителя относится ее электрозависимость: если вдруг пропало электричество, то циркуляционный насос останавливается и теплоноситель прекращает движение по трубам. Зато имеется ряд плюсов, компенсирующих этот недостаток с лихвой:

едным для отопительных труб и приборов кислородом, что продлевает безремонтный срок службы отопительной системы и удешевляет эксплуатацию;

   Выбрав систему циркуляции теплоносителя, можно планировать отопительную систему дальше.

   Особенно важен выбор отопительного котла – именно от него в большей части зависит стоимость эксплуатации отопительной системы загородного дома, то есть сумма, которую необходимо потратить на отопительный сезон, а также удобство пользования отопительной системой. При выборе отопительного котла нужно учитывать не только сиюминутные расходы, хотя, конечно, очень хочется сэкономить, но будущие эксплуатационные расходы важнее, и, сэкономив при приобретении котла, можно впоследствии потратить куда как большую сумму на его эксплуатацию.

   Выбор отопительного кот ла следует начинать с такого параметра, как мощность. Именно от нее зависят комфортная температура в помещении и затраты энергоносителя. Ориентировочно требуемая мощность определяется довольно просто: при наличии хорошего утепления здания и при высоте потолков не более 3 м на обогрев 10 м^2 площади помещения требуется 1 кВт.

   Примечание

   Точный теплотехнический расчет учитывает такие параметры, как материал, из которого изготовлены стены, толщина стен, количество окон и их размеры, функциональное назначение помещений, число людей, постоянно проживающих в доме, наличие системы «теплый пол» и ряд других характеристик. Самостоятельно такой расчет выполнить практически невозможно, для этого требуется профессиональный инженер-проектировщик. Но для выбора отопительного котла достаточно и ориентировочной цифры. Тем не ме нее для подробной планировки системы отопления, учитывающей все особенности данного дома, обращения к специалистам для составления проекта не избежать.

   Как только подсчитана необходимая мощность, можно начинать выбор отопительного котла по типу потребляемого топлива. Знание мощности потребуется уже при выборе конкретной модели.
